Прибор контроля линии для системы «Антитеррор»
Рекомендованная розничная цена 6149 Рублей
* Новинка 2025 года!

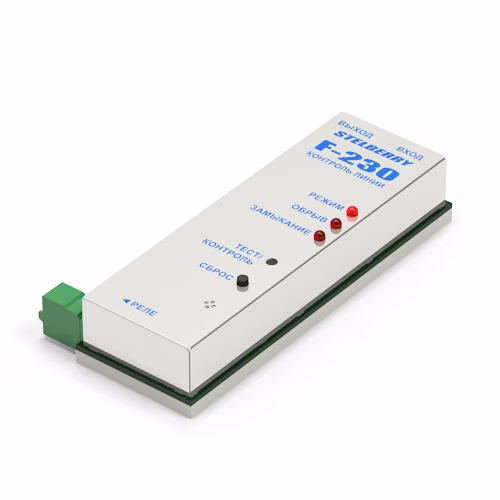

Описание прибора контроля линии STELBERRY F-230 для системы Антитеррор
Прибор контроля линии предназначен для контроля целостности линии
оповещения в системе Антитеррор.
Прибор работает в автоматическом режиме и измеряет параметры линии
каждые 15 минут.
В случае отклонения параметров, прибор контроля линии индицирует
обрыв или замыкание и подаёт звуковой сигнал.
Также предусмотрена ручная проверка целостности линии.
Особенности прибора контроля линии STELBERRY F-230 для системы Антитеррор
- Автоматический опрос линии каждые 15 минут
- Световая и звуковая индикация обрыва или замыкания
- Возможность отключения звуковой индикации в случае срабатывания тревоги
- Ручная проверка состояния линии
- Релейный выход (до 16 Вольт до 0,5 Ампер) для подключения периферийного оборудования

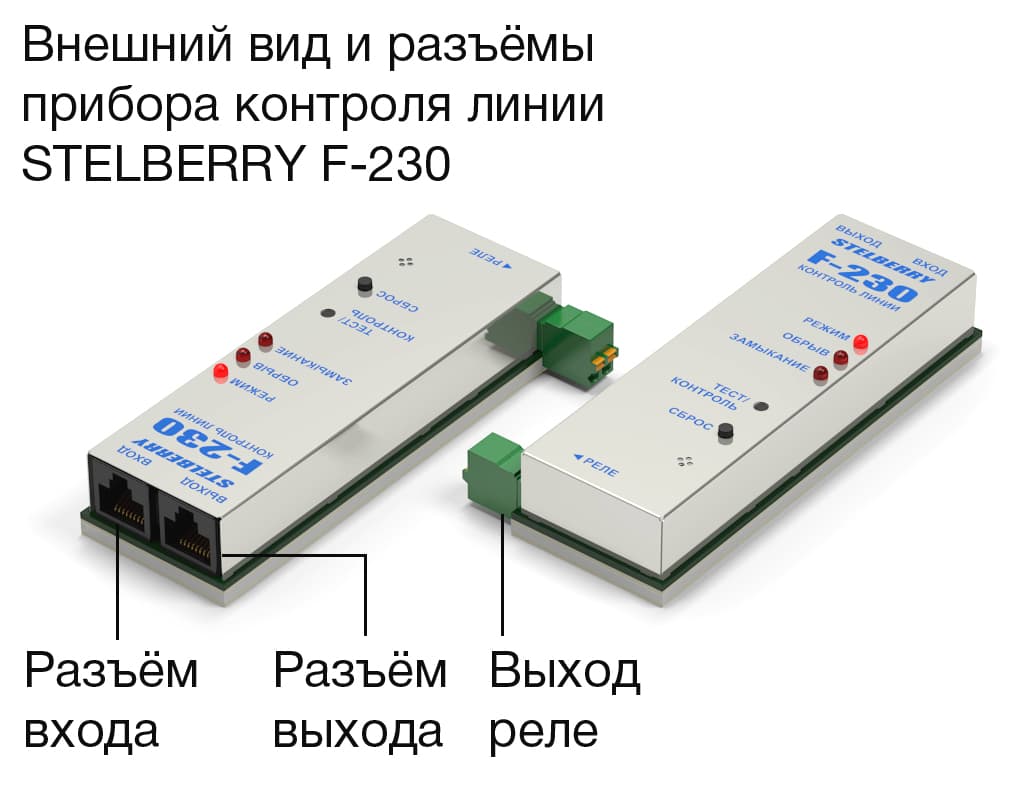

Прибор контроля линии STELBERRY F-230 оснащён тремя разъёмами:
ВХОД ЛИНИИ (разъём RJ-45)
Разъём для подключения к разъёму «ЛИНИЯ» на коммутаторе
STELBERRY F-200 или к разъёму «ЛИНИЯ» усилителя-репитера
STELBERRY F-280.
Питание прибора контроля линии также осуществляется через соединительный кабель.
ВЫХОД ЛИНИИ (разъём RJ-45)
К этому выходу подключается линия с громкоговорителями.
ВЫХОД РЕЛЕ (Отстёгивающиеся самозажимной разъём (15EDGRC-3.5-02P)
К выходу может подключаться периферийное оборудование.
При срабатывании тревоги (обрыв или замыкание) реле замыкается.
Реле выдерживает до 16 Вольт и до 0,2 Ампера.
| STELBERRY F-200 | Коммутатор для системы STELBERRY «Антитеррор» |
| STELBERRY F-210 | Разветвитель на 4 разъёма RJ45 |
| STELBERRY F-211 | Расширитель тревожных кнопок |
| STELBERRY F-220 | Пульт громкого оповещения |
| STELBERRY F-230 | Прибор контроля линии для системы «Антитеррор» |
| STELBERRY F-250W | Белый потолочно-настенный громкоговоритель на 7 Ватт |
| STELBERRY F-250B | Чёрный потолочно-настенный громкоговоритель на 7 Ватт |
| STELBERRY F-251W | Белый потолочно-настенный громкоговоритель на 12 Ватт |
| STELBERRY F-251B | Чёрный потолочно-настенный громкоговоритель на 12 Ватт |
| STELBERRY F-260 | Рупорный уличный громкоговоритель на 15 Ватт |
| STELBERRY F-263 | Рупорный уличный громкоговоритель на 30 Ватт |
| STELBERRY F-280 | Усилитель-репитер для наращивания мощности системы на 180 Ватт |

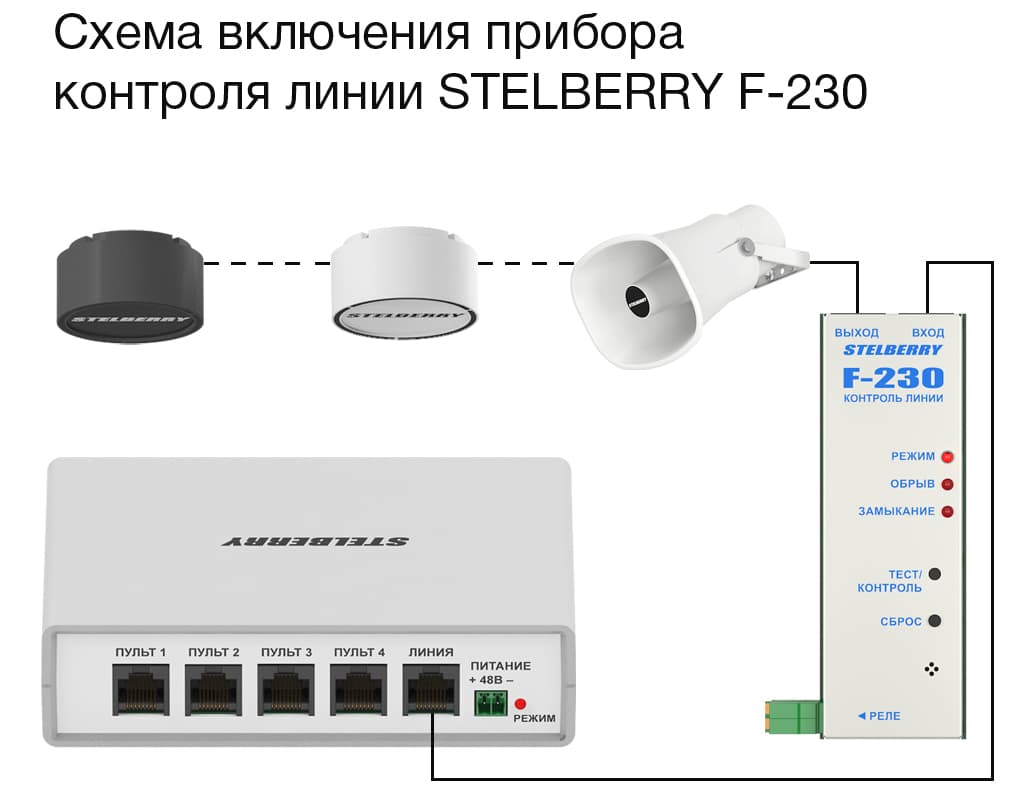

Прибор контроля линии STELBERRY F-230 подключается между коммутатором STELBERRY F-200 и линией с громкоговорителями, и производит контроль линии раз в 15 минут.
Следует строго соблюдать подключение входа и выхода на приборе контроля линии: разъём «ВХОД» подключается к разъёму «ЛИНИЯ» на коммутаторе, а к разъёму «ВЫХОД» подключается линия с громкоговорителями.

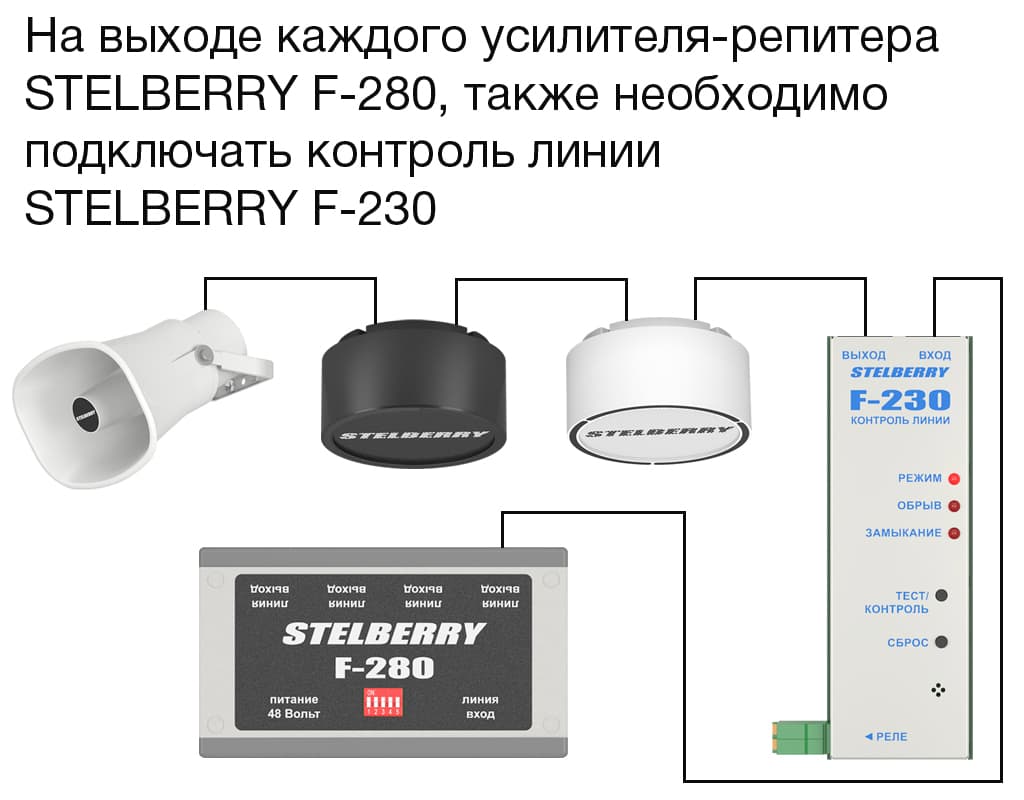

В случае применения усилителя-репитера STELBERRY F-280 на его выходе тоже необходимо применять прибор контроля линии STELBERRY F-230.
STELBERRY F-230 подключается между выходом STELBERRY F-280 и линией с громкоговорителями.
Следует строго соблюдать подключение входа и выхода на приборе контроля линии: разъём «ВХОД» подключается к разъёму «ЛИНИЯ ВЫХОД» на усилителе-репитере, а к разъёму «ВЫХОД» подключается линия с громкоговорителями.
Контроль линии производится раз в 15 минут.
Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к
коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!
В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

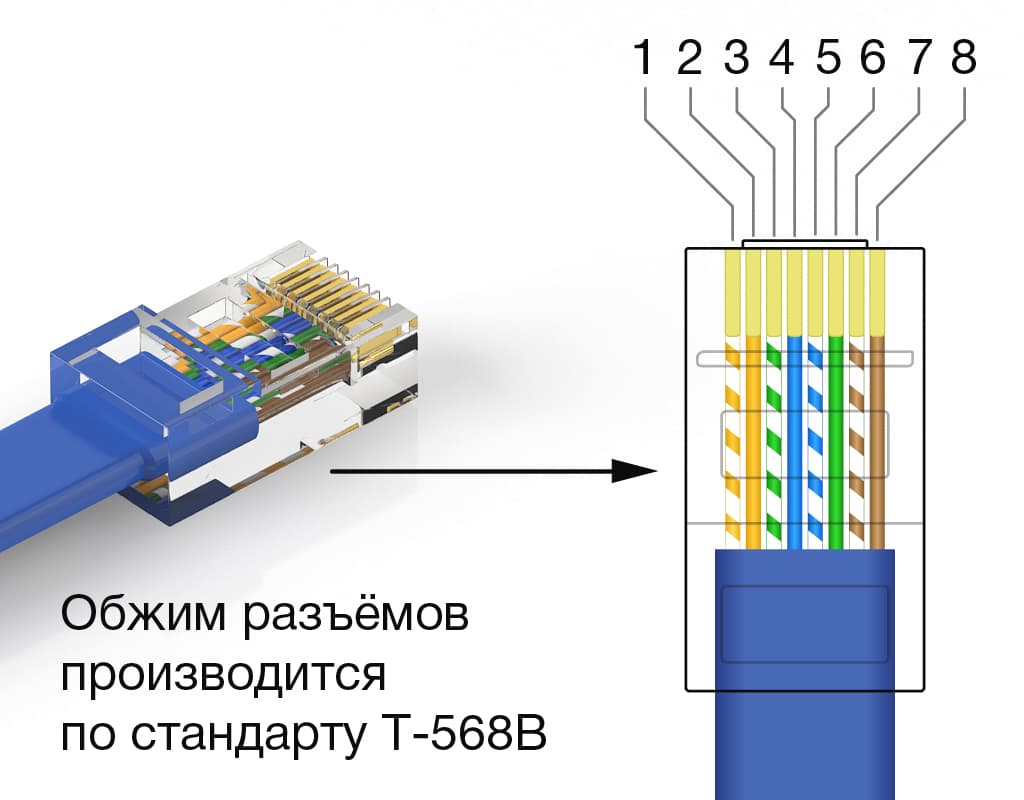

Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый
При проектировании линии оповещения стоит тщательно подходить к выбору кабеля UTP, особенно для больших расстояний и мощностей.
Если для коротких расстояний и суммарной мощности 60Вт достаточно использовать медный кабель UTP кат 5e AWG24,
то для дальности до 1000м и суммарной мощности 180Вт уже может потребоваться линия с медным кабелем UTP стандарта AWG22.

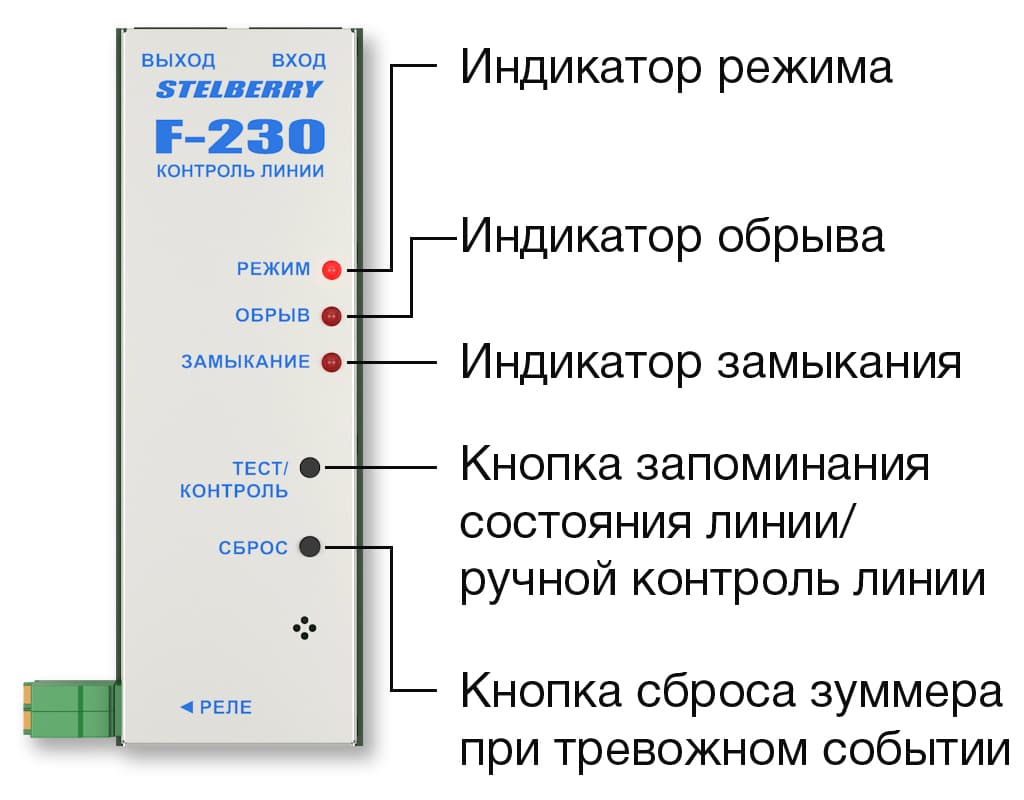

Прибор контроля линии STELBERRY F-230 оснащён тремя индикаторами и двумя кнопками управления:
ИНДИКАТОР РЕЖИМА
Индицирует режим работы.
Постоянно светится - линия свободна, линия в порядке.
2 коротких световых сигнала - линия занята, линия в порядке.
При обрыве или замыкании линии - загорается с периодичностью 1
секунда.
В режиме ТЕСТ/КОНТРОЛЬ короткие одиночные (тест) или частые
мигания (запоминание).
ИНДИКАТОР ОБРЫВА
Если линия в порядке - не светится.
При обрыве на линии начинает светиться.
ИНДИКАТОР ЗАМЫКАНИЯ
Если линия в порядке - не светится.
При замыкании на линии начинает светиться.
КНОПКА ЗАПОМИНАНИЯ СОСТОЯНИЯ ЛИНИИ/РУЧНОЙ КОНТРОЛЬ ЛИНИИ
При нажатии и удержании в течении 5 секунд - прибор запоминает состояние линии.
При кратковременном нажатии - прибор осуществляет текущий контроль линии и выдаёт результат.
КНОПКА СБРОСА ЗУММЕРА ПРИ ТРЕВОЖНОМ СОБЫТИИ
При тревожном событии (обрыв или замыкание) отключает зуммер, световая индикация ошибки при этом не сбрасывается, будет светиться соответствующий индикатор.
Запоминание состояния линии
Убедитесь, что кабельная линия проверена и подключена, и все
громкоговорители работают.
Запоминание состояния линии происходит при отсутствии вещания.
На пультах должен быть отключен аудиовход для внешних
источников звука.
При самом первом включении прибора будет выдана ошибка
(обрыв или замыкание), так как прибор не знает о состоянии линии.
Нажмите и удерживайте кнопку ТЕСТ/КОНТРОЛЬ.
Во время удержания кнопки индикатор РЕЖИМ будет мигать короткими
одиночными световыми сигналами.
Через 5 секунд индикатор
РЕЖИМ станет мигать частыми световыми сигналами.
Это означает,
что прибор измерил запомнил состояние линии.
Отпустите кнопку, всё готово, прибор уже работает.
Если произошла тревога, то после проверки и восстановления
линии необходимо снова произвести запоминание состояния линии
нажатием и удержанием кнопки ТЕСТ/КОНТРОЛЬ в течение 5
секунд, пока индикатор РЕЖИМ не станет мигать частыми
световыми сигналами.
Тревога: обрыв или замыкание
При изменении состояния линии загорается индикатор ОБРЫВ или
ЗАМЫКАНИЕ, а индикатор РЕЖИМ начинает мигать с периодичностью
1 секунда и включается зуммер.
Для отключения зуммера (чтобы он не действовал на нервы) нажмите
кнопку СБРОС.
Световая индикация ошибки при этом не сбрасывается,
будет светиться соответствующий индикатор.
Проверьте линию.
После устранения неисправности снова произведите
запоминание состояния линии нажатием и удержанием кнопки
ТЕСТ/КОНТРОЛЬ в течение 5 секунд, пока индикатор РЕЖИМ не станет
мигать частыми световыми сигналами.
Автоматическая проверка состояния линии
Прибор контроля линии STELBERRY F-230 автоматически
проверяет состояние линии каждые 15 минут.
Проверка осуществляется при отсутствии трансляции и сообщений.
Если при наступлении времени проверки в линии происходит
сообщение или трансляция, то проверка будет осуществлена по
завершении трансляции.
Ручная проверка состояния линии
Проверку состояния линии можно осуществить вручную.
Для этого необходимо кратковременно нажать кнопку ТЕСТ/КОНТРОЛЬ
(время нажатия не более 5 секунд).
Во время нажатия индикатор РЕЖИМ будет выдавать одиночные
световые сигналы.
После отпускания кнопки прибор выдаст индикацию состояния линии.
Ручную проверку линии необходимо производить при отсутствии
трансляции, а на пультах должен быть отключен линейный аудиовход.
Отсутствие трансляции легко проконтролировать - индикатор РЕЖИМ
постоянно светится при её отсутствии.
Паспорт изделия
Сертификат Ростест
Декларация TC
Технические характеристики
прибора контроля линии STELBERRY F-230 для системы Антитеррор
| Количество контролируемых линий | 1 |
| Способ контроля линии | измерение тока потребления |
| Периодичность измерения | 15 минут |
| Ручное измерение состояния линии | есть |
| Режимы световой индикации тревоги | обрыв/замыкание |
| Звуковая индикация тревоги | есть |
| Отключение звуковая индикация тревоги | есть |
| Напряжение коммутации на релейном выходе | до 16 Вольт |
| Ток коммутации на релейном выходе | до 200 мА |
| Питание (от линии оповещения) | 48 Вольт |
| Потребление в дежурном режиме | 7 мА |
| Потребление в режиме тревоги с зуммером | 15 мА |
| Потребление в режиме тревоги без зуммера | 10 мА |
| Диапазон рабочих температур | +10...+50° С |

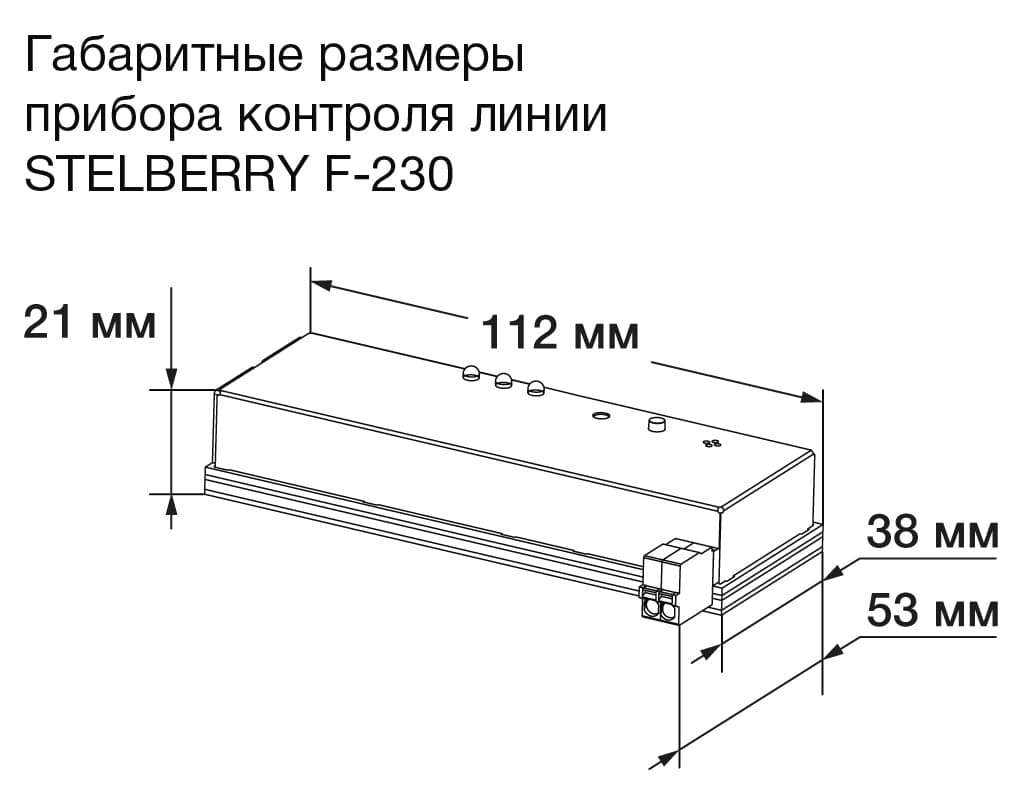

| Габариты прибора без разъёма реле | 112х38х21 мм |
| Габариты прибора с разъёмом реле | 112х53х21 мм |
| Вес прибора | 55 г |
| Габариты упаковки | 140×110х55 мм |
| Вес устройства в упаковке | 70 г |
