Усилитель-репитер для наращивания мощности
системы громкого оповещения Антитеррор на 180 Ватт
Рекомендованная розничная цена 21835 Рублей
* Новинка 2025 года!

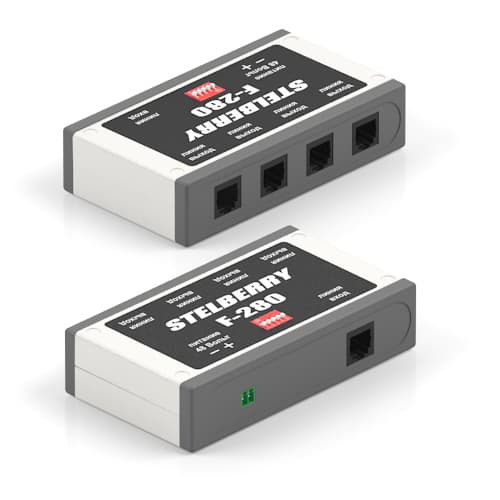

Усилитель-репитер для наращивания мощности
Описание усилителя-репитера STELBERRY F-280
Усилитель-репитер STELBERRY F-280 позволяет увеличить мощность
существующей системы громкого оповещения Антитеррор STELBERRY на 180 Ватт
акустической мощности.
Количество усилителей-репитеров в системе громкого оповещения
STELBERRY не ограничено, то есть, Вы можете наращивать мощность
системы до необходимого уровня.
Преимущества усилителя-репитера STELBERRY F-280
- Удобное решение для масштабирования системы громкого оповещения STELBERRY Антитеррор
- Простое подключение к любому коммутатору или громкоговорителю системы STELBERRY Антитеррор
- Простое и понятное масштабирование системы громкого оповещения
- 4 выходных разъёма для подключения громкоговорителей

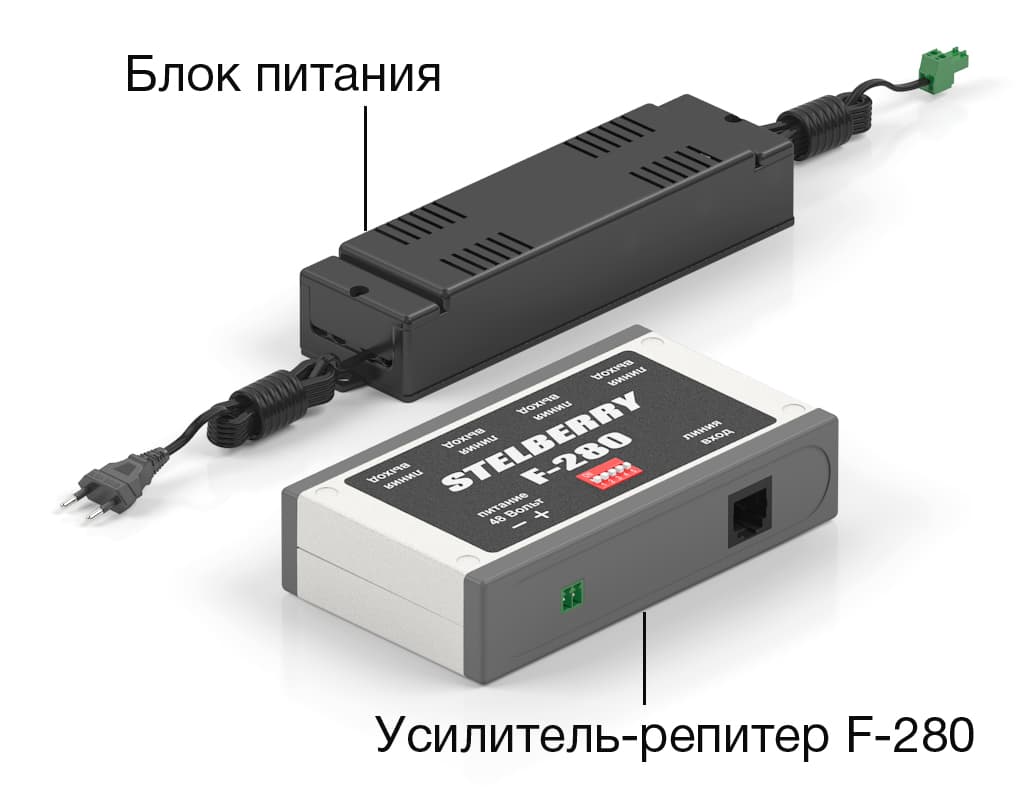

В комплект поставки усилителя-репитера STELBERRY F-280 входят сам усилитель-репитер и блок питания на 48 Вольт.
Блок питания обеспечивает питание самого усилителя-репитера и громкоговорителей, подключенных к выходным линиям.
Снизу усилителя-репитера STELBERRY F-280 уже наклеен двусторонний скотч, при помощи которого устройство можно закрепить на любой поверхности.
Также в комплект поставки усилителя-репитера STELBERRY F-280 входит паспорт изделия.
| STELBERRY F-200 | Коммутатор для системы STELBERRY «Антитеррор» |
| STELBERRY F-210 | Разветвитель на 4 разъёма RJ45 |
| STELBERRY F-211 | Расширитель тревожных кнопок |
| STELBERRY F-220 | Пульт громкого оповещения |
| STELBERRY F-250W | Белый потолочно-настенный громкоговоритель на 7 Ватт |
| STELBERRY F-250B | Чёрный потолочно-настенный громкоговоритель на 7 Ватт |
| STELBERRY F-251W | Белый потолочно-настенный громкоговоритель на 12 Ватт |
| STELBERRY F-251B | Чёрный потолочно-настенный громкоговоритель на 12 Ватт |
| STELBERRY F-260 | Рупорный уличный громкоговоритель на 15 Ватт |
| STELBERRY F-263 | Рупорный уличный громкоговоритель на 30 Ватт |
| STELBERRY F-280 | Усилитель-репитер для наращивания мощности системы на 180 Ватт |

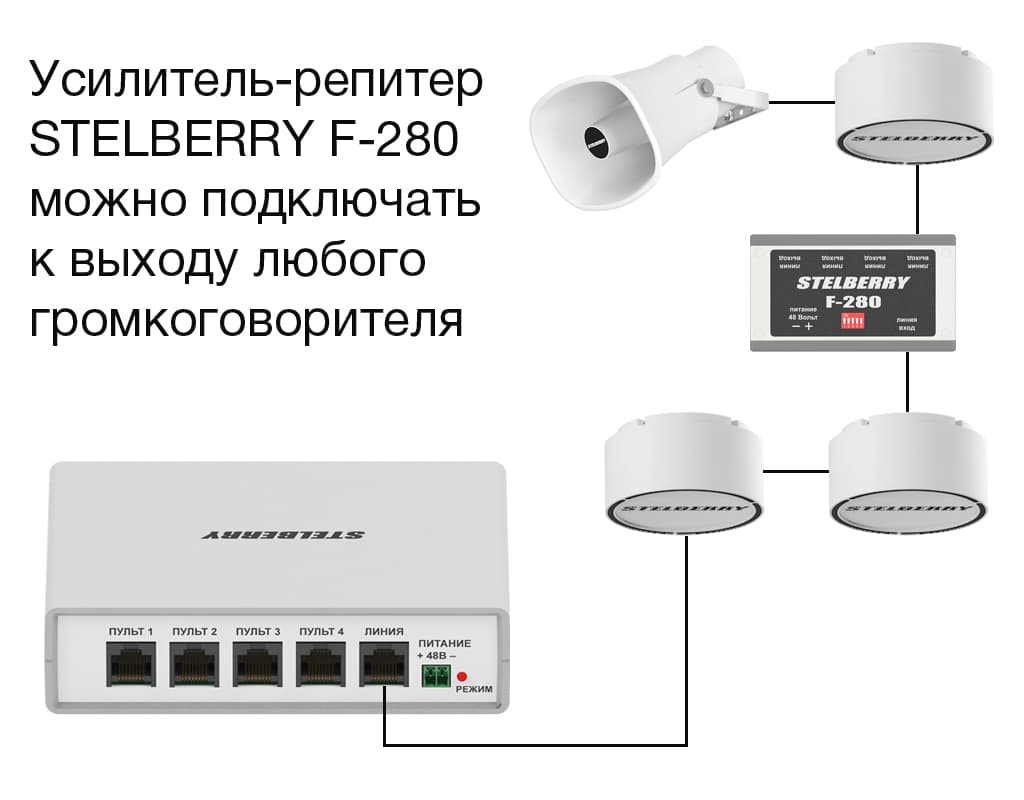

При необходимости, усилитель-репитер можно подключать в любом месте линии, например, к последнему громкоговорителю в линии.
Также, усилитель-репитер можно подключить между громкоговорителями, применив разветвитель STELBERRY F-210.
Такой способ подключения очень удобен, когда длина линии с громкоговорителями большая.
Также следует увеличить коэффициент усиления усилителя-репитера, так как на больших расстояниях сигнал громкого оповещения может быть немного ослаблен.

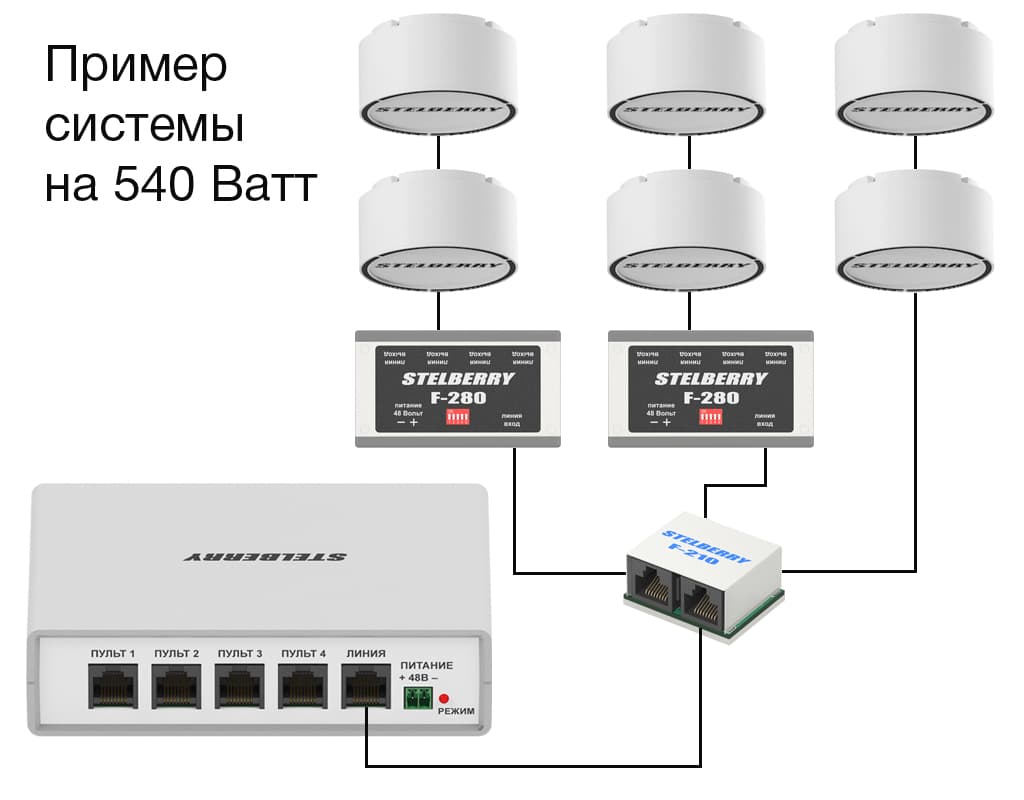

Несколько усилителей-репитеров STELBERRY F-280 можно подключить к коммутатору громкого оповещения при помощи разветвителя STELBERRY F-210.
Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.
К свободному разъёму разветвителя подключаются громкоговорители, суммарная мощность которых не превышает мощность коммутатора STELBERRY F-200 (180 Ватт).
При таком способе подключения коэффициент усиления следует оставить равным 1 (заводские настройки).
Такой способ подключения очень удобен, если мощность системы закладывается сразу и составляет сумму мощности коммутатора STELBERRY F-200 и мощности усилителей-репитеров.
Вы всегда можете нарастить мощность системы громкого оповещения, подключив ещё несколько усилителей-репитеров STELBERRY F-280.

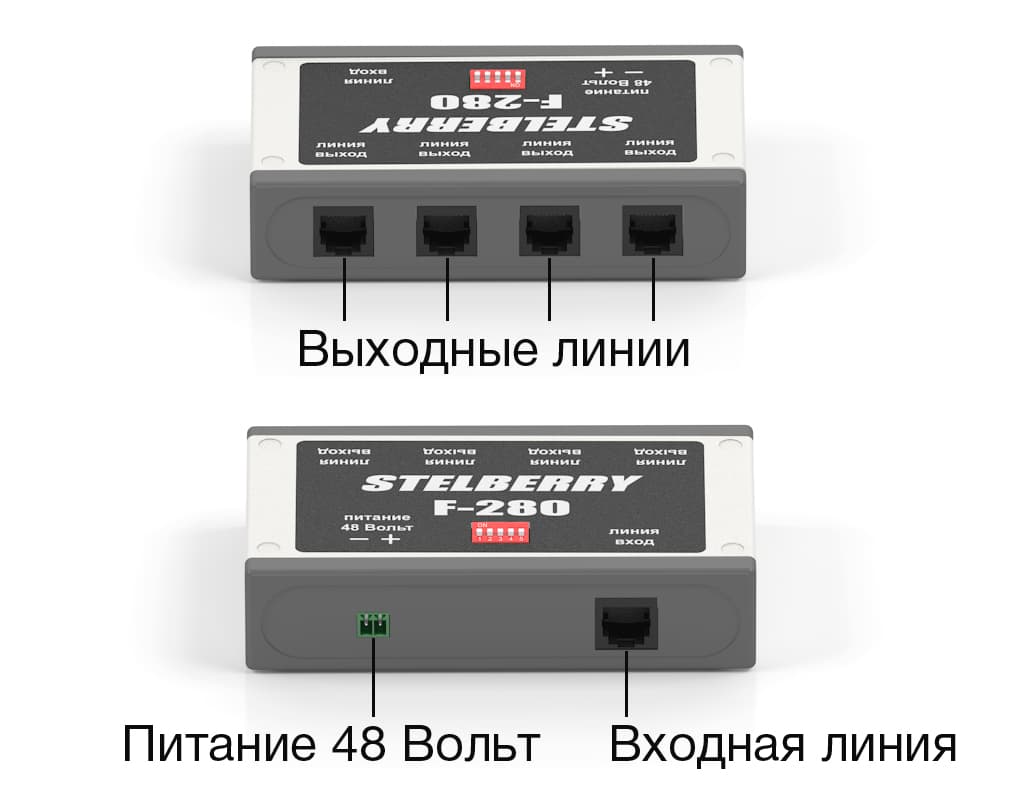

На лицевой части усилителя-репитера STELBERRY F-280 расположен разъём для подключения блока питания, идущего в комплекте.
Рядом расположен 8-пиновый разъём 8P8C для подключения входной линии, которую необходимо усилить.
На оборотной части усилителя-репитера расположен разъёмы выходных линий для подключения громкоговорителей.
К выходам можно подключить громкоговорители с суммарной мощностью до 180 Ватт.
Все разъёмы запараллелены, поэтому громкоговорители можно подключать к любому из выходов.

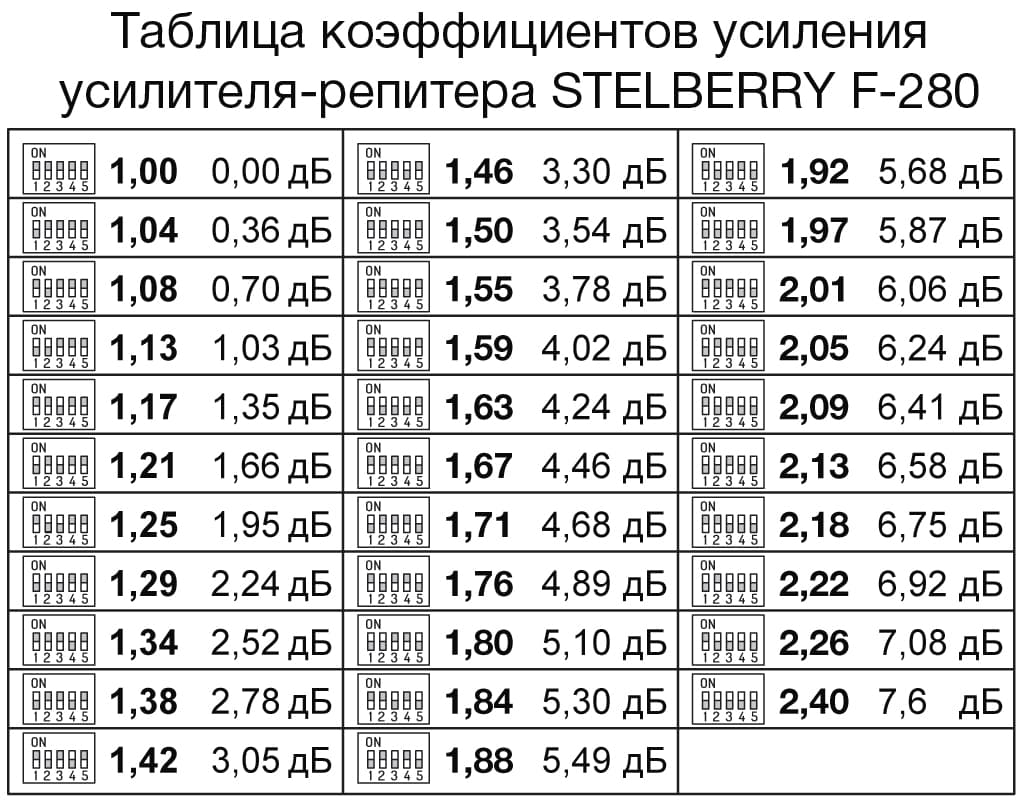

На верхней панели усилителя-репитера STELBERRY F-280 установлены переключатели, при помощи которых можно выставить коэффициент усиления выходных линий.
По умолчанию, коэффициент усиления установлен в 1 (повторяет входной сигнал).
Установка коэффициента усиления необходима, если усилитель-репитер подключен на большом расстоянии от коммутатора STELBERRY F-200, например, к последнему громкоговорителю в линии.
В случае, если усилитель-репитер подключен рядом с пультом, коэффициент усиления следует оставить равным 1.
Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту,
поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

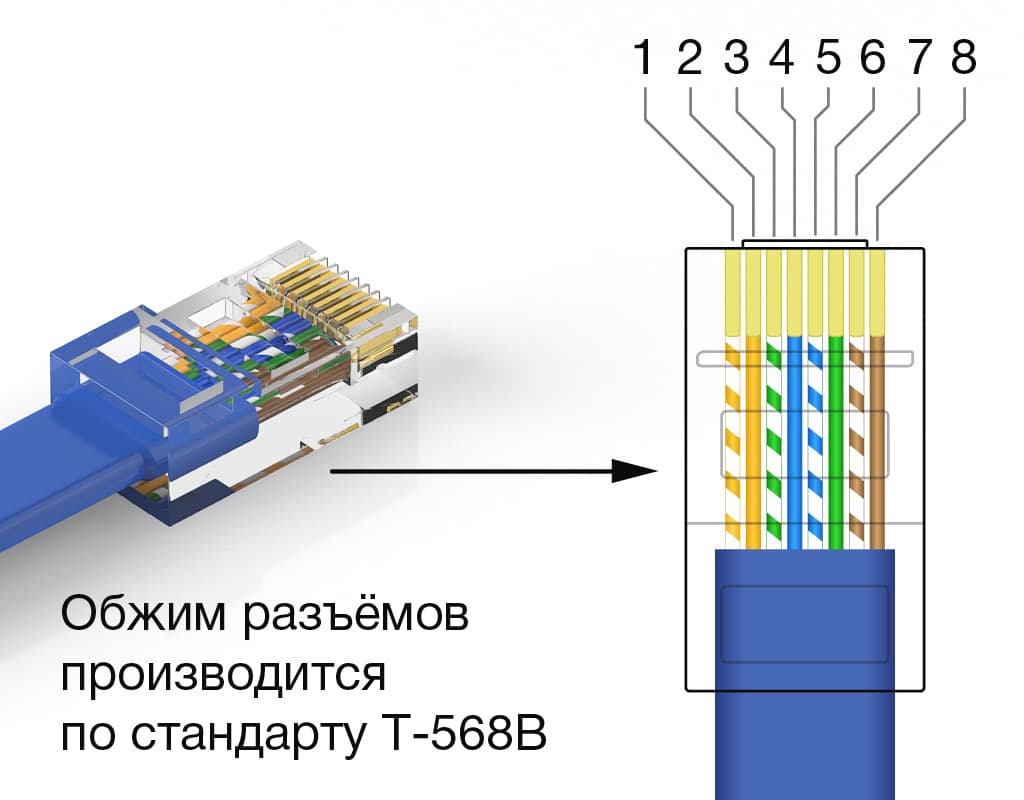

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).
Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый
При проектировании линии оповещения стоит тщательно подходить к выбору кабеля UTP, особенно для больших расстояний и мощностей.
Если для коротких расстояний и суммарной мощности 60Вт достаточно использовать медный кабель UTP кат 5e AWG24,
то для дальности до 1000м и суммарной мощности 180Вт уже может потребоваться линия с медным кабелем UTP стандарта AWG22.
Паспорт изделия
Сертификат Ростест
Декларация TC
Технические характеристики усилителя-репитера
STELBERRY F-280
| Выходная мощность (звуковая) | 180 Вт |
| Полоса пропускания аудиосигнала | 30...36200 Гц |
| Количество шагов регулировки усиления | 32 |
| Диапазон регулировки усиления (раз) | 1...2,4 |
| Диапазон регулировки усиления (дБ) | 0...7,6 дБ |
| Стандарт обжима разъёмов 8P8C | T-568B |
| Питание | 48 В |
| Потребление в дежурном режиме | 35 мА |
| Максимальное потребление | 2,9 А |
| Диапазон рабочих температур | +10...+50° С |

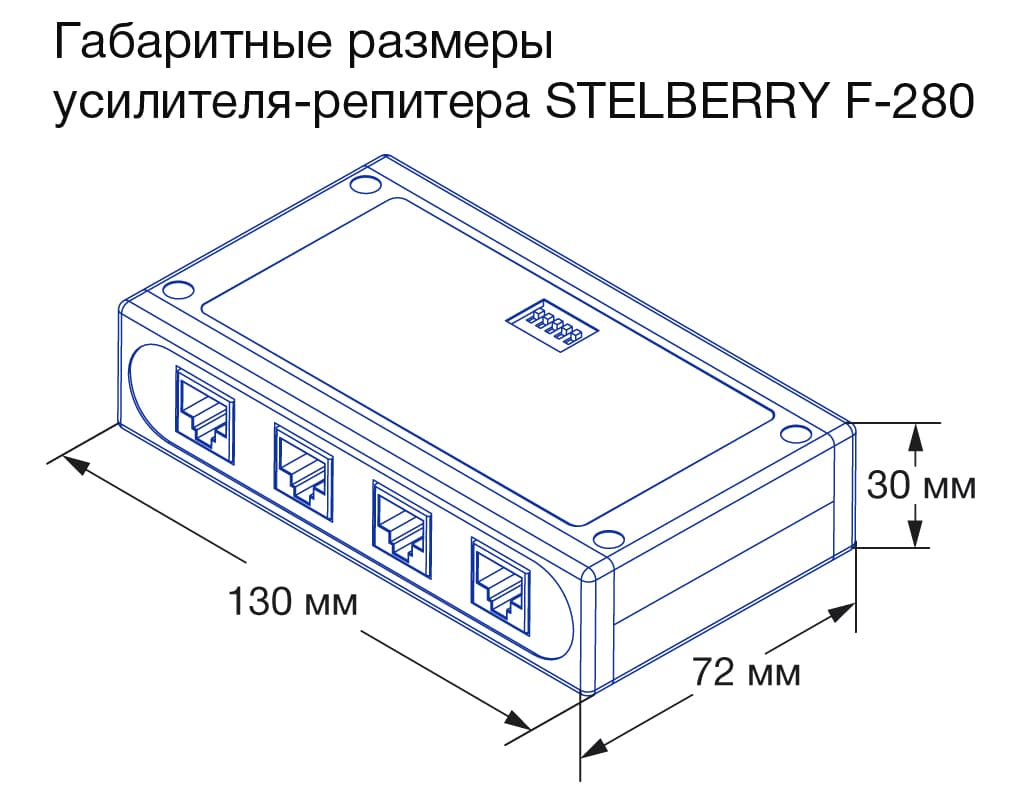

| Габариты усилителя-репитера | 130х72х30 мм |
| Вес усилителя-репитера | 130 г |
| Габариты упаковки | 305х128х67 мм |
| Вес с упаковкой (с блоком питания) | 730 г |
