Рекомендованная розничная цена 48371 Рубль
* Обновлённая модель 2024 года!
Переговорное устройство «клиент-кассир» STELBERRY S-525
предназначено для установки в кассах на АЗС.
Модель отличается наличием кнопки вызова кассира и дополнительным
режимом «симплекс», который позволяет уверенно общаться с клиентами
при повышенном уровне окружающего шума.
Также, оператор АЗС может сделать громкое объявление через уличный
рупорный громкоговоритель, идущий в комплекте.
Основным существенным преимуществом модели STELBERRY S-525 2024 года является возможность дополнительного подключения внешних рупорных громкоговорителей STELBERRY F-415 или потолочных громкоговорителей STELBERRY F-306W, STELBERRY F-306B, STELBERRY F-310W, STELBERRY F-310W.
Также, в пульте предусмотрен аудиовход, через который можно транслировать фоновую музыку.
Переговорное устройство клиент-кассир STELBERRY S-525 является
самодостаточным устройством, в комплект которого уже входит всё
необходимое для установки, монтажа и начала работы.
Простота и удобство монтажа переговорного устройства STELBERRY
S-525 позволяют быстро смонтировать систему.

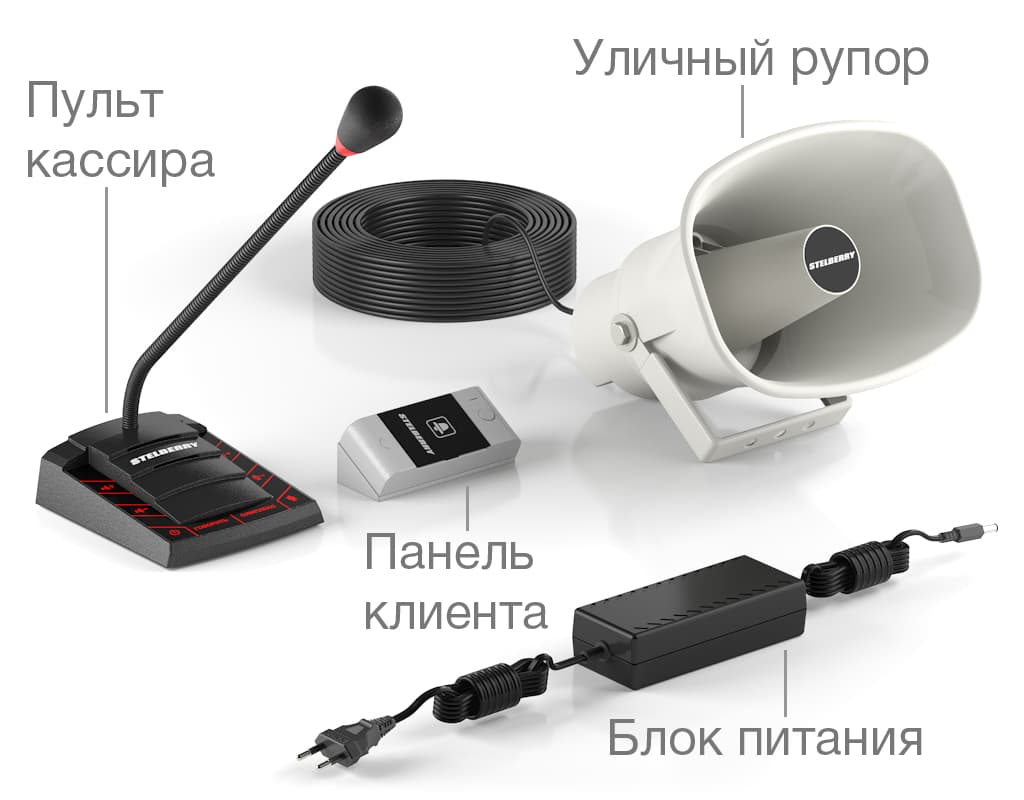

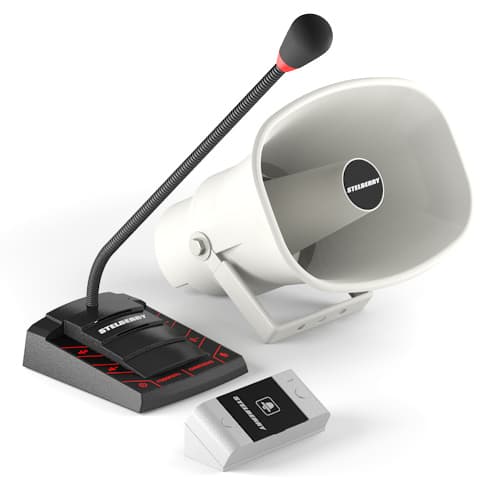

В комплект переговорного устройства STELBERRY S-525 входят:
пульт кассира с режимом «симплекс» и функцией громкого оповещения, панель клиента с кнопкой вызова оператора,
угловое крепление панели клиента, набор проводов и крепежа,
заглушки для панели клиента, блок питания на 48 Вольт, рупорный
громкоговоритель STELBERRY F-415 с 15 метрами уличного кабеля,
а также инструкция по установке и эксплуатации.
Пульт кассира переговорного устройства STELBERRY S-525 оснащён направленным HD микрофоном с защитой от электромагнитных помех.
Микрофон обладает высоким соотношением сигнал/шум, позволяя качественно передавать голос кассира.
Направленный микрофон слышит речь кассира, не воспринимая звуки со стороны клиента, что существенно повышает разборчивость речи и гарантирует уверенную работу переговорного устройства в кассах или постах охраны, где кассиры или операторы располагаются рядом друг с другом.

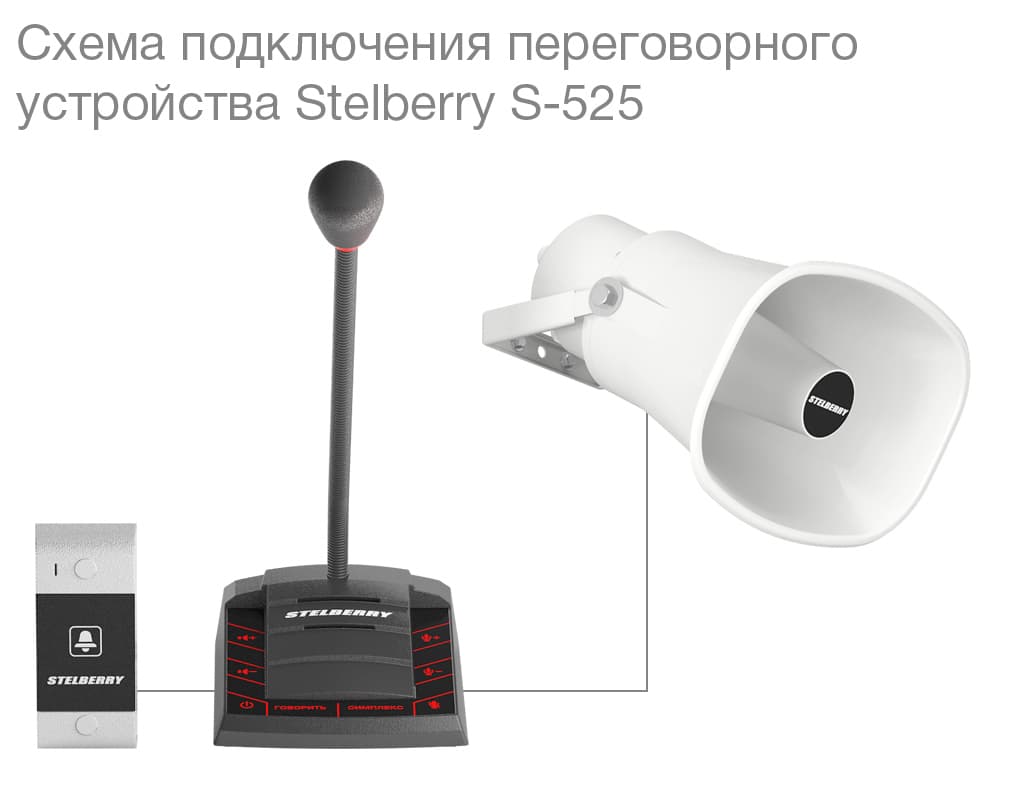

Компоненты переговорного устройства STELBERRY S-525
соединяются между собой при помощи кабелей, идущих в комплекте.
Порядок установки и подключения системы следующий:
1. Закрепите панель клиента и рупорный громкоговоритель в местах
их установки;
2. При помощи кабеля, идущего в комплекте, соедините пульт
переговорного устройства с панелью клиента, соблюдая цветовую
раскладку проводов;
3. Подключите разъём, находящийся на конце кабеля, идущего
вместе с рупорным громкоговорителем, в разъём «РУПОР» на пульте;
4. Подключите к пульту кассира блок питания +48 Вольт, идущий в
комплекте.
Переговорное устройство «КЛИЕНТ-КАССИР» STELBERRY S-525 2024
модельного года позволяет наращивать количество
громкоговорителей.
Дополнительно можно подключить как рупорные STELBERRY F-415,
так и потолочно-настенные громкоговорители STELBERRY F-306W,
STELBERRY F-306B, STELBERRY F-310W, STELBERRY F-310W.
Суммарная мощность громкоговорителей в линии не должна
превышать 60 Ватт.
Линию для подключения громкоговорителей можно разветвлять при
помощи разветвителя STELBERRY F-104.
Потолочно-настенные громкоговорители можно установить в
помещении для трансляции фоновой музыки и рекламных
сообщений.

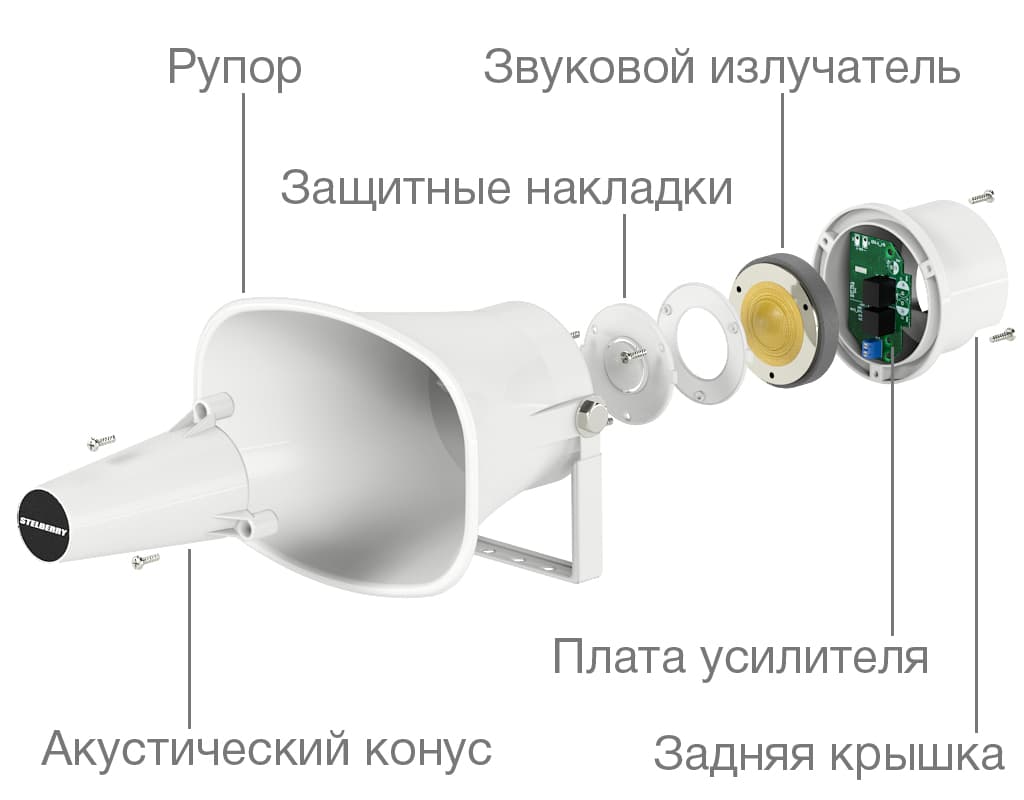

Продуманная конструкция рупорного громкоговорителя STELBERRY F-415, идущего в комплекте переговорного устройства STELBERRY S-525 позволила добиться высокого звукового давления и направленности звуковых волн.
Для удобства коммутации при установке, внутри рупорного громкоговорителя STELBERRY F-415 установлена плата усилителя D-класса с двумя разъёмами RJ45.

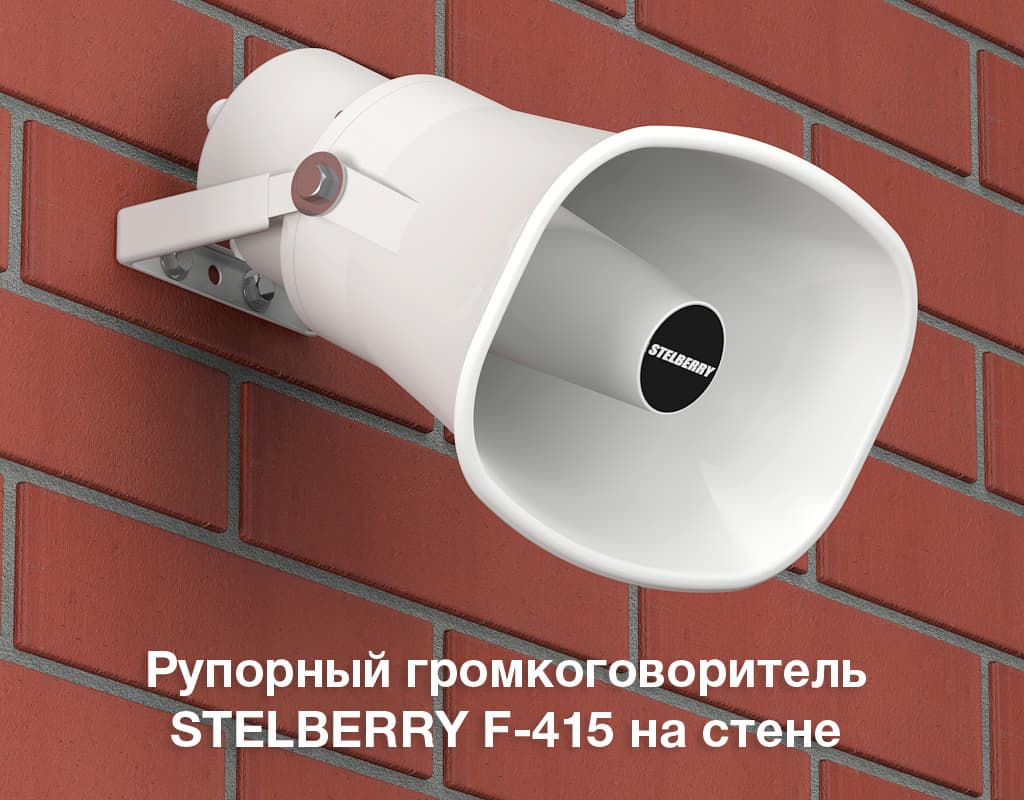

STELBERRY F-415 можно расположить на любой стене, при помощи набора крепежа, идущего в комплекте с рупорным громкоговорителем.
STELBERRY F-415 имеет всепогодное исполнение, поэтому его можно устанавливать не только в помещениях, но и в неотапливаемых складах и на улице.

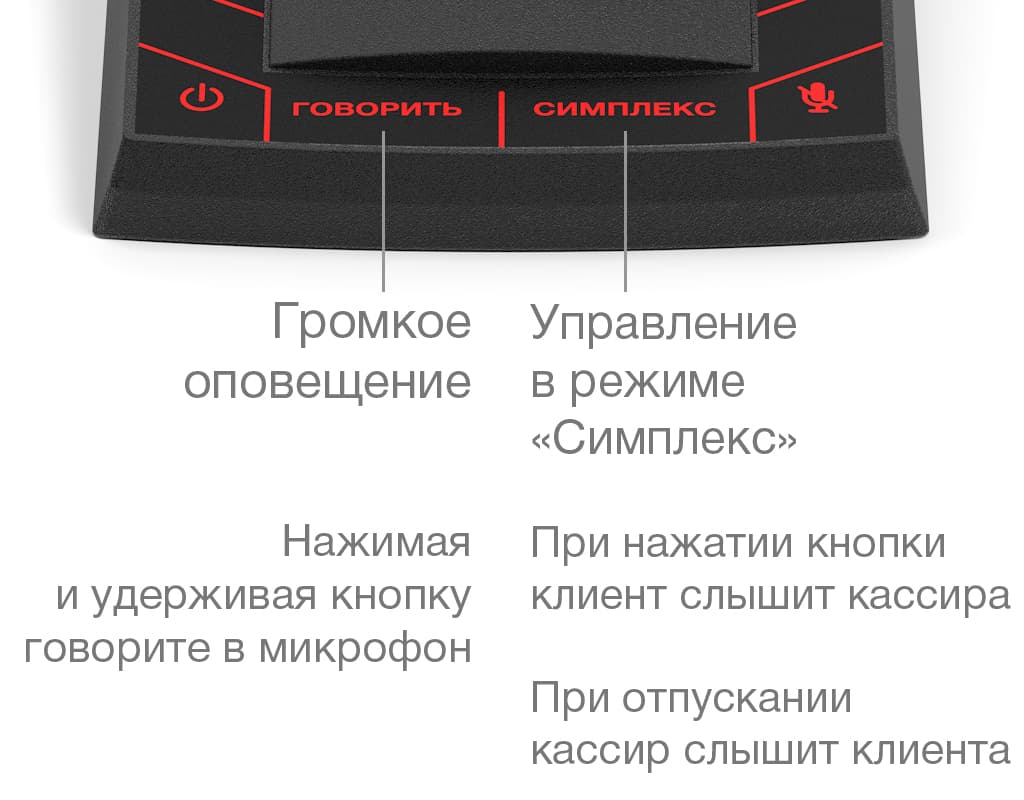

Управление функцией громкого оповещения осуществляется
нажатием и удержанием кнопки «ГОВОРИТЬ».
При нажатии и удержании этой клавиши происходит прекращение
связи с панелью клиента, отключается аудиовход с фоновой музыкой
и голос оператора передаётся на рупорный громкоговоритель.
При отпускании кнопки «ГОВОРИТЬ», связь с панелью клиента
мгновенно восстанавливается.
Для регулировки громкости рупорного громкоговорителя,
необходимо, при нажатой кнопке «ГОВОРИТЬ», нажимать клавиши
«Увеличение чувствительности» или «Уменьшение
чувствительности».
В условиях повышенного уровня окружающего шума можно
воспользоваться режимом «симплекс», нажав на клавишу с
перечёркнутым значком микрофона, расположенную в правом
нижнем углу пульта.
Клавиша «СИМПЛЕКС» предназначена для ручного управления переговорным устройством «клиент-кассир» в режиме «симплекс».
Клавиша «СИМПЛЕКС» становится активной при переводе дуплексного переговорного устройства в режим «симплекс».
В режиме «симплекс» кассир постоянно слышит клиента.
Если кассиру необходимо сказать что-нибудь клиенту, то необходимо нажать и удерживать клавишу «СИМПЛЕКС».
На пульте переговорного устройства STELBERRY S-525 расположена
кнопка включения и отключения пульта.

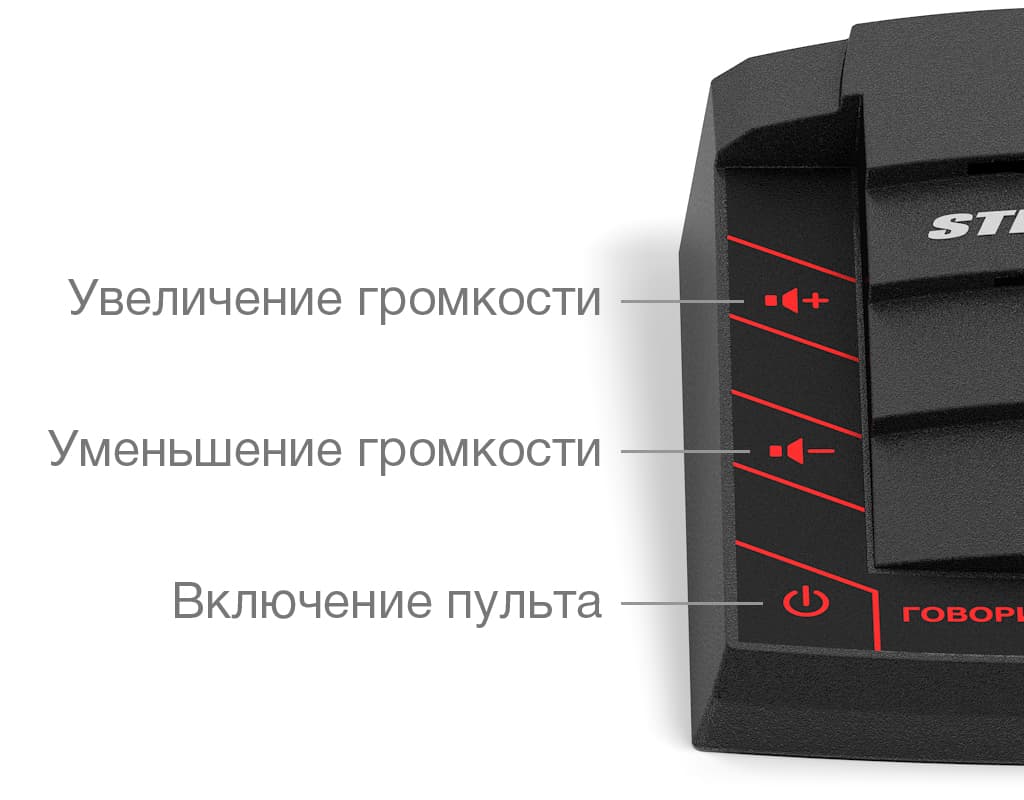

Меню управления громкостью является полезной функцией для
любых типов касс, позволяя быстро отрегулировать уровень
громкости пульта до комфортного уровня, в зависимости от звуковой
картины окружающей среды.
Регулировка громкости переговорного устройства «КЛИЕНТ-КАССИР»
STELBERRY S-525 составляет 16 уровней.
Каждое нажатие на кнопки сопровождается коротким звуковым
сигналом.
При максимальном и минимальном значениях, тональность сигнала
меняется.
При необходимости, в процессе работы, кассир может быстро
отрегулировать громкость пульта переговорного устройства.
Текущее значение громкости автоматически сохраняется в
энергонезависимую память.

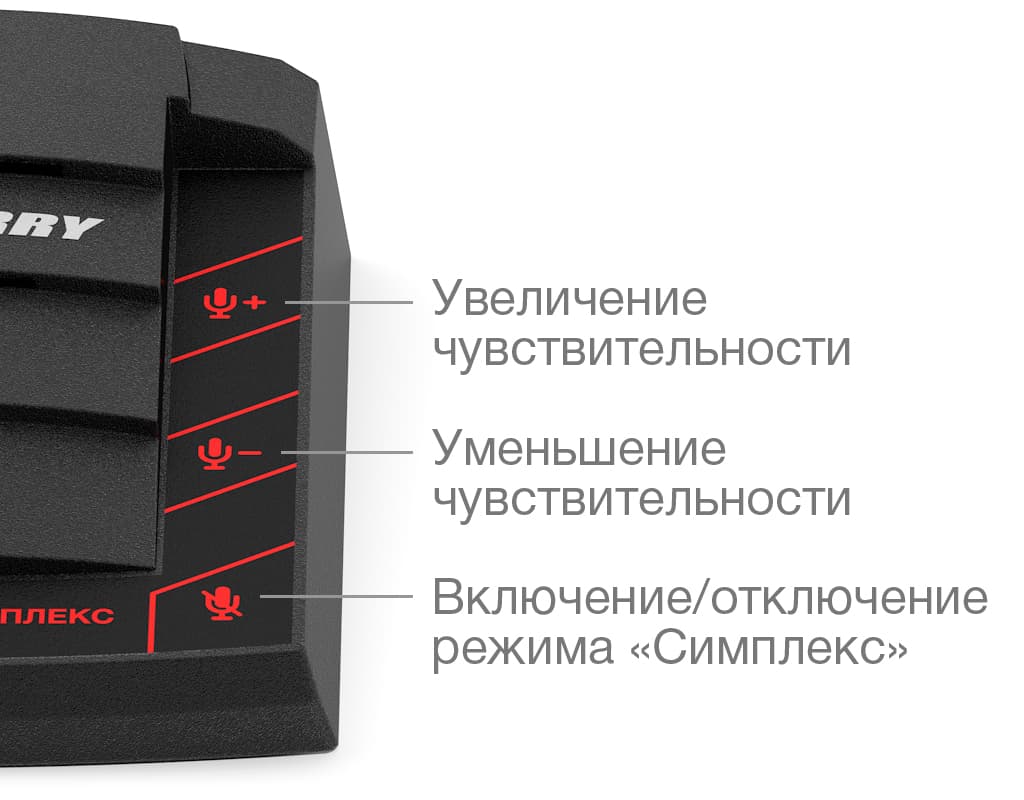

Регулировка чувствительности позволяет быстро отрегулировать
уровень чувствительности микрофонной стойки пульта кассира до
комфортного уровня.
Регулировка сопровождается коротким звуковым сигналом.
При максимальном и минимальном значениях уровня
чувствительности тональность звука меняется.
Максимальный уровень чувствительности необходим в тех случаях,
если кассир находится на значительном расстоянии от пульта.
Также, кнопки чувствительности позволяют отрегулировать уровень
громкого оповещения.
Для этого необходимо при нажатой и удерживаемой кнопке «ГОВОРИТЬ»
регулировать уровень чувствительности микрофона.
В условиях повышенного окружающего шума в переговорном
устройстве STELBERRY S-525 имеется симплексный режим, который
активируется кнопкой с перечёркнутым значком микрофона.
Переговорное устройство «КЛИЕНТ-КАССИР» STELBERRY S-525, модель 2024 года, в режимах «дуплекс» и «симплекс» имеет независимую друг от друга регулировку чувствительности и громкости.
В режиме «симплекс» кассир постоянно слышит клиента.
В симплексном режиме направлением разговора управляет кассир,
нажимая и удерживая кнопку «СИМПЛЕКС» для ответа клиенту.
На время ответа микрофон панели клиента отключается.

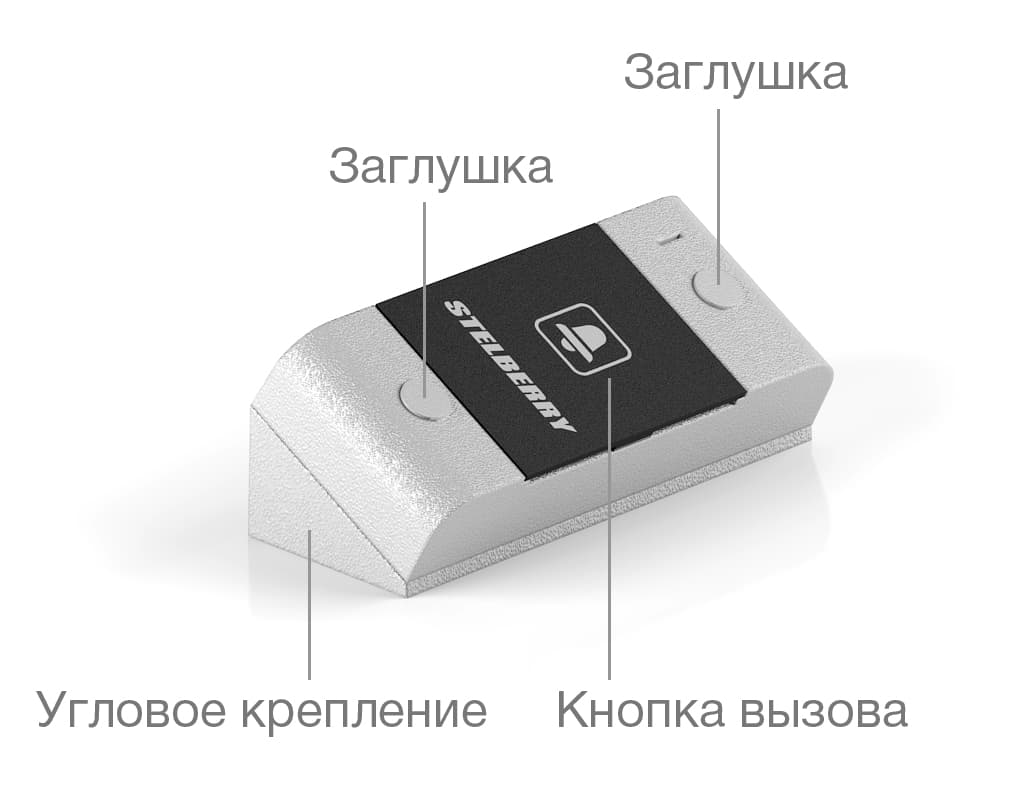

Миниатюрный корпус панели клиента изготовлен из высокопрочного
алюминиевого сплава, благодаря чему обеспечивается высокая
вандалоустойчивость.
Незаметные выходные отверстия для звука расположены по бокам
корпуса, которые несмотря на незначительные размеры составляют
большую акустическую площадь.
Высокая громкость миниатюрной антивандальной панели
переговорных устройств STELBERRY обеспечивается применением
мощного 40-миллиметрового динамика с майларовым диффузором,
обеспечивающим высокую разборчивость речи кассира.
Кнопка вызова помогает клиенту привлечь внимание оператора.
Алюминиевые заглушки надежно закрывают крепежные элементы
панели и препятствуют ее несанкционированному демонтажу.

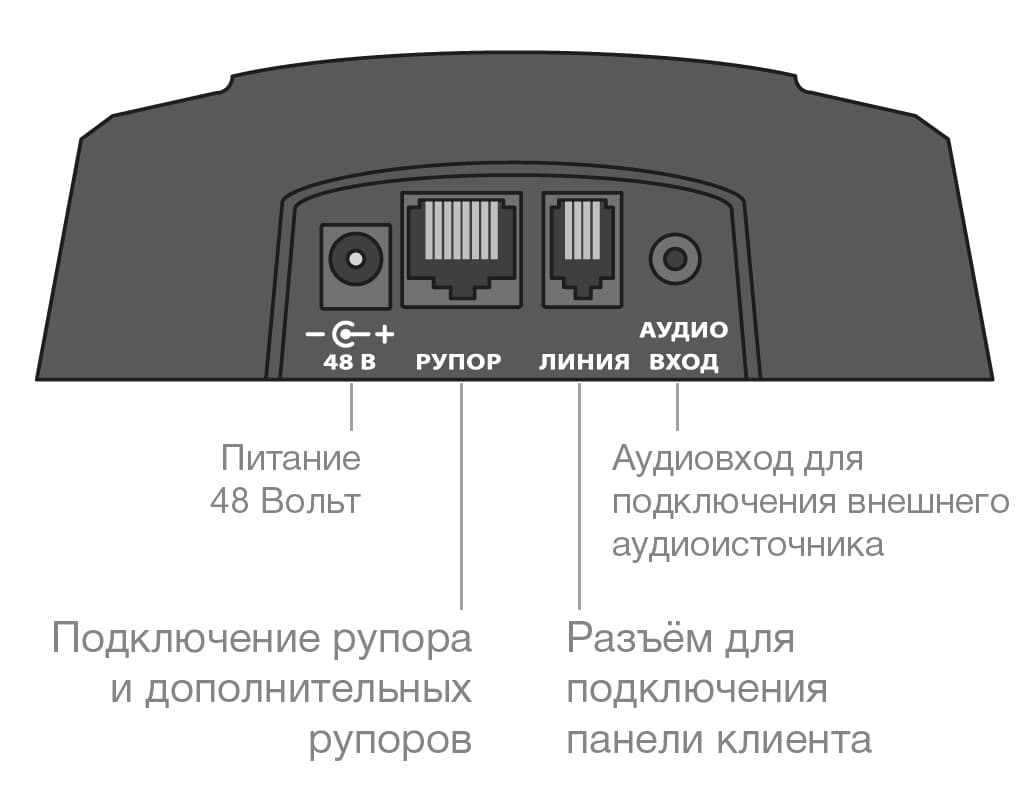

Пульт кассира оснащён разъёмом для подключения блока питания, идущего в комплекте, разъёмом для подключения рупорного громкоговорителя, разъёмом для подключения панели клиента, и аудиовходом для подключения музыкального источника, например MP3 плеера или ноутбука.
Панель клиента подключается к пульту кассира при помощи кабеля,
идущего в комплекте переговорного устройства STELBERRY S-525.
Пульт переговорного устройства оснащён противоскользящими
резиновыми ножками.
Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к
коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!
В системах громкого оповещения STELBERRY (серии S-505 \ S-515 \ S-525) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

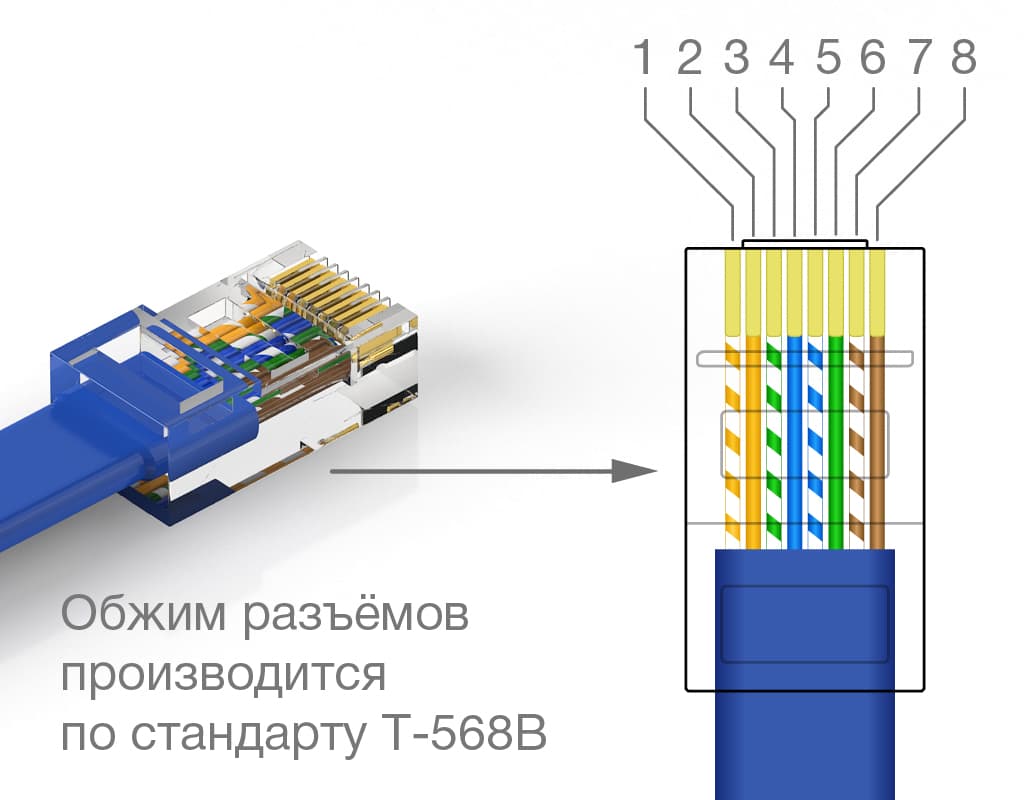

Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый
При проектировании линии оповещения стоит тщательно подходить к выбору кабеля UTP, особенно для больших расстояний и мощностей.
Если для коротких расстояний и суммарной мощности 60Вт достаточно использовать медный кабель UTP кат 5e AWG24,
то для дальности до 1000м и суммарной мощности 180Вт уже может потребоваться линия с медным кабелем UTP стандарта AWG22.
| Модель | S-505 | S-515 | S-525 |
| Полоса пропускания (Гц) | 100...8200 | 100...8200 | 100...8200 |
| Линия связи | 4-х проводная | 4-х проводная | 4-х проводная |
| Дальность линии связи до панели клиента (метров) | до 300 | до 300 | до 300 |
| Кнопка вызова | ➖ | ➖ | ✔ |
| Тип кнопки | ➖ | ➖ | мембранная |
| Мощность рупора в комплекте (Вт) | до 15 | до 15 | до 15 | Длина кабеля, идущего с рупором (м) | 15 | 15 | 15 |
| Мощность пульта оператора и панели клиента (Вт) | 1.0 | 1.0 | 1.0 |
| Шумоподавление | автоматическое | автоматическое | автоматическое |
| Регулировка громкости | 16 уровней | 16 уровней | 16 уровней |
| Регулировка чувствительности | 16 уровней | 16 уровней | 16 уровней |
| Режим «Симплекс» | ➖ | ✔ | ✔ |
| Угловое крепление панели клиента | ✔ | ✔ | ✔ |
| Напряжение питания (В) (блок питания в комплекте) | 48 | 48 | 48 |
| Номинальное потребление разговор/громкое оповещение (мА) | 140 / 1000 | 140 / 1000 | 140 / 1000 |
| Пиковое потребление разговор/громкое оповещение (мА) | 180 / 1250 | 180 / 1250 | 180 / 1250 |
| Диапазон рабочих температур панели и рупора (°С) | -40...+50 | -40...+50 | -40...+50 |
| Габариты пульта оператора (мм) | 120х140х40 | 120х140х40 | 120х140х40 |
| Габариты панели клиента (мм) | 45х110х20 | 45х110х20 | 45х110х20 |
| Вес комплекта (г) | 2500 | 2500 | 2500 |
